Корпус подшипника. Информация

Внутренняя конструкция рассматриваемых подшипников в большей части соответствует конструкции шариковых подшипников стандартных серий 6200 и 6300. Однако, они имеют более широкие внутренние кольца для облегчения фиксации на валу или внутренние кольца с конусным отверстием, позволяющим применять стяжные муфты. Все подшипники герметизированы с двух сторон и могут поставляться с цилиндрическими или сферическими наружными кольцами.

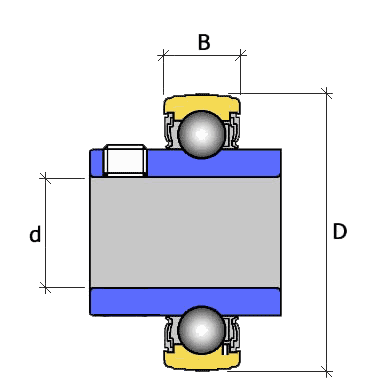

Серия UC200/UC300 (внешнее кольцо подшипника сферическое)                         подшипник UC



·       Смазываемые подшипники
·       Внутреннее кольцо расширено с двух сторон
·       Фиксация подшипника на валу посредством винта
·       Возможна модификация с плавающим корпусом
·       Двухстороннее уплотнение с центробежными отражателями
·       Доступны варианты  уплотнения с тремя кромками









Серия CU200 (внешнее кольцо подшипника цилиндрическое)

·       Проточка на внешнем кольце подшипника для фиксации в корпусе стопорным кольцом
·       Канавка на внешнем кольце подшипника с отверстием для смазки
·       Характеристики идентичны UC200

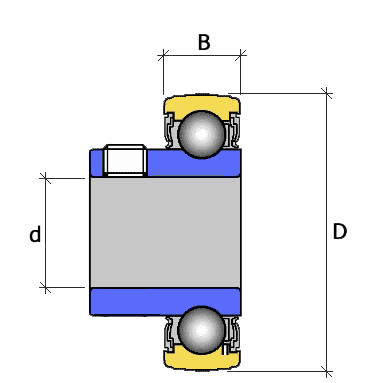

Серия US200 (внешнее кольцо подшипника сферическое)

подшипник US

·       Смазываемые подшипники
·       Внутреннее кольцо подшипника расширено с одной стороны
·       Фиксация на валу посредством винта
·       Возможна модификация с плавающим корпусом
·       Уплотнения с двух сторон















Серия СUS200 (внешнее кольцо подшипнка цилиндрическое)

·       Не смазываемые подшипники
·       Проточка на внешнем кольце подшипника для фиксации в корпусе стопорным кольцом
·       Характеристики идентичны US200

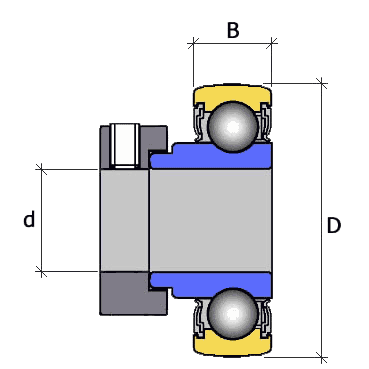

Серия ЕS200 (внешнее кольцо подшипника сферическое)подшипник ES

·       Смазываемые подшипники
·       Внутреннее кольцо подшипника расширено с одной стороны
·       Фиксация на валу с помощью эксцентрического кольца
·       Уплотнения с двух сторон













Серия СЕS200 (внешнее кольцо подшипника цилиндрическое)

·       Не смазываемые подшипники
·       Проточка на внешнем кольце подшпник для фиксации в корпусе стопорным кольцом
·       Характеристики идентичны ЕS200

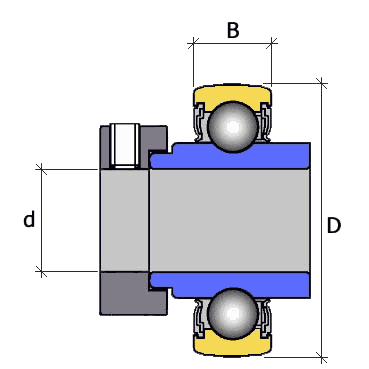

Серия EX200/EX300 (внешнее кольцо подшипника сферическое)подшипник EX

·       Смазываемые подшипники
·       Внутреннее кольцо подшипника расширено с двух сторон
·       Фиксация на валу с помощью эксцентрического кольца
·       Двухстороннее уплотнение с центробежными отражателями
·       Доступны варианты  уплотнения с тремя кромками











Серия СEX200 (внешнее кольцо подшипника цилиндрическое)

·       Канавка на внешнем кольце подшипника с отверстием для смазки
·       Характеристики идентичны ЕХ200

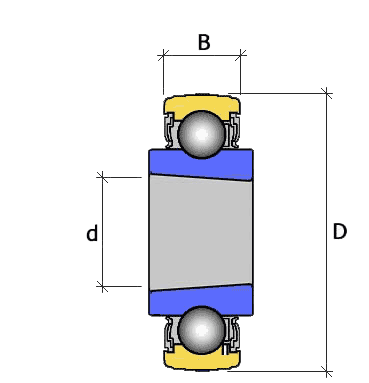

Серия UK200/UK300 (внешнее кольцо подшипника сферическое)подшипник UK

·       Смазываемые подшипники
·       Внутреннее кольцо подшипника с конусным внутренним отверстием
·       Фиксация на валу с помощью втулки и стяжной муфты
·       Двухстороннее уплотнение с центробежными отражателями
·       Доступны варианты  уплотнения с тремя кромками











подшипник SEEСерия 6200SEE (внешнее кольцо подшипника сферическое)

·  Не смазываемые подшипники
·  Размеры и допуски подшипников идентичны шариковым подшипникам серии 62
·  Фиксация на валу методом тугой посадки
·  Уплотнения с двух сторон
